انواع توپولوژی رایج در معماری شبکه

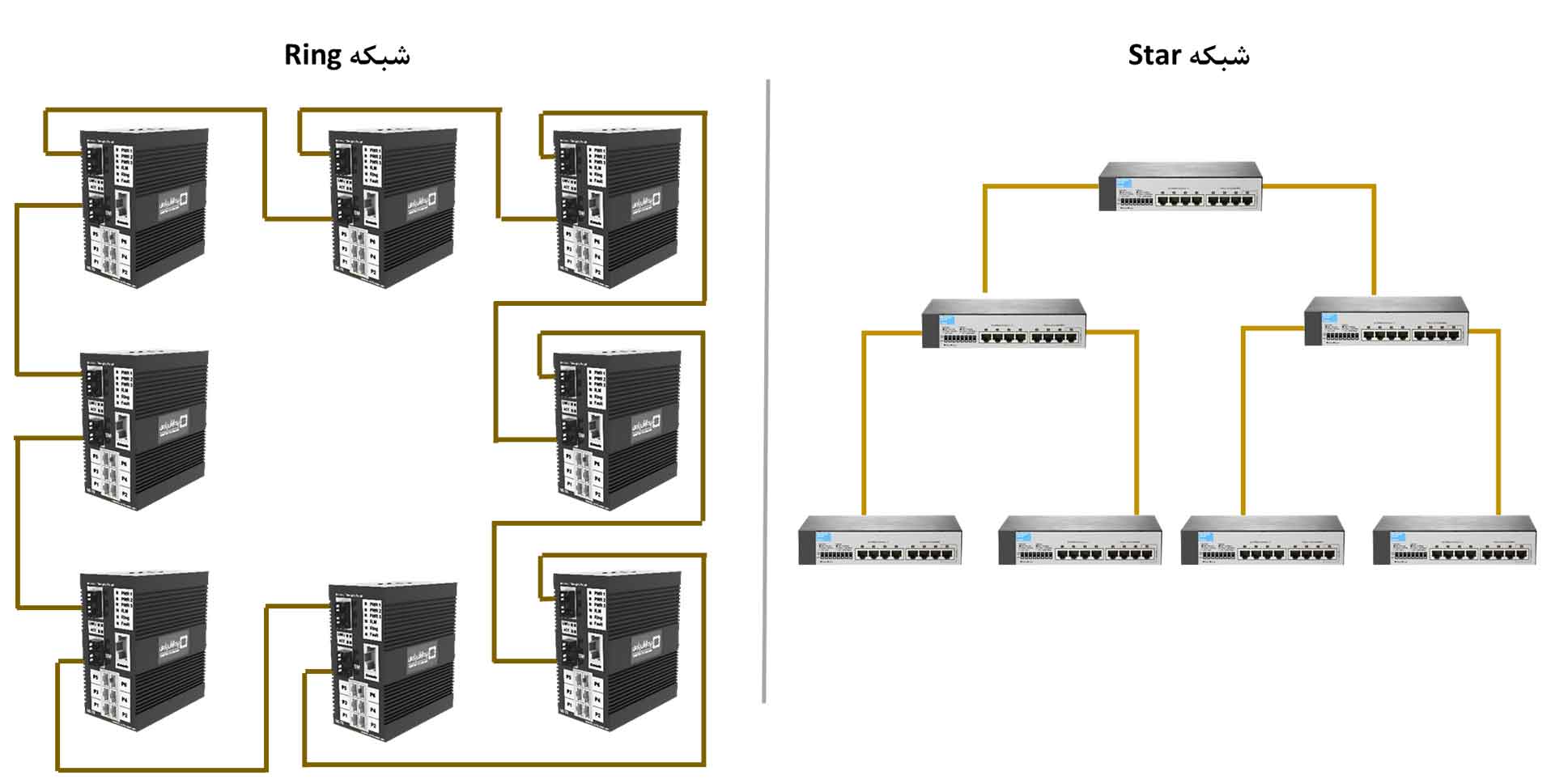

شبکه Ring
در شبکه های صنعتی، قابلیت redundancy، ارتباط کابلی شبکه و قابلیت گسترش آسان، جزء مزایای مهم محسوب می گردد، که شبکه Ring کلیه آیتم های فوق را دارا می باشد.
مزایا :
1. نیاز به کابل کشی را به صورت تصاعدی کاهش می دهد
2. قابلیت redundancy
3. تغییر یک سوئیچ یا گسترش شبکه، بدون نیاز به قطعی کلی سیستم
4. سهولت اتصال دستگاه به شبکه از طریق نزدیک ترین Node
5. شبکه بسیار منظم
6. قابلیت استفاده در مسافت های طولانی
معایب :
1. قطعی شبکه در صورت fail شدن همزمان دو سوئیچ (به ندرت رخ می دهد)
2. عدم کاربرد در صورت نیاز به پهنای بالا در هر Ring
شبکه Star
مزایا
• سادگی سرویس شبکه. توپولوژی STAR شامل تعدادی از نقاط اتصالی در یک نقطه مرکزی است. ویژگی فوق تغییر در ساختار و سرویس شبکه را آسان می‌نماید.
• در هر اتصال یک دستگاه. نقاط اتصالی در شبکه ذاتا مستعد اشکال هستند. در توپولوژی STAR اشکال در یک اتصال، باعث خروج آن خط از شبکه و سرویس و اشکال‌زدایی خط مزبور است. عملیات فوق تأثیری در عملکرد سایر کامپیوترهای موجود در شبکه نخواهد گذاشت.
• کنترل مرکزی و عیب‌یابی. با توجه به این مسئله که نقطه مرکزی مستقیماً به هر ایستگاه موجود در شبکه متصل است، اشکالات و ایرادات در شبکه به‌سادگی تشخیص و مهار خواهند گردید.
• روش های ساده دستیابی. هر اتصال در شبکه شامل یک نقطه مرکزی و یک گره جانبی است. در چنین حالتی دستیابی به محیط انتقال جهت ارسال و دریافت اطلاعات دارای الگوریتمی ساده خواهد بود.
معایب
• زیاد بودن طول کابل. به دلیل اتصال مستقیم هر گره به نقطه مرکزی، مقدار زیادی کابل مصرف می شود. با توجه به اینکه هزینه کابل نسبت به تمام شبکه، کم است، تراکم در کانال کشی جهت کابل ها و مسائل مربوط به نصب و پشتیبانی آن‌ها به‌طور قابل توجهی هزینه ها را افزایش خواهد داد.
• مشکل بودن توسعه. اضافه نمودن یک گره جدید به شبکه مستلزم یک اتصال از نقطه مرکزی به گره جدید است. بااینکه در زمان کابل کشی پیش بینی های لازم جهت توسعه در نظر گرفته می شود، ولی در برخی حالات نظیر زمانی که طول زیادی از کابل مورد نیاز بوده و یا اتصال مجموعه ای از گره های غیر قابل پیش بینی اولیه، توسعه شبکه را با مشکل مواجه خواهد کرد.
• وابستگی به نقطه مرکزی. در صورتی که نقطه مرکزی )هاب (در شبکه با مشکل مواجه شود، تمام شبکه غیرقابل استفاده خواهد بود.
محصولات پردازش پارس مورد استفاده در توپولوژی رینگ

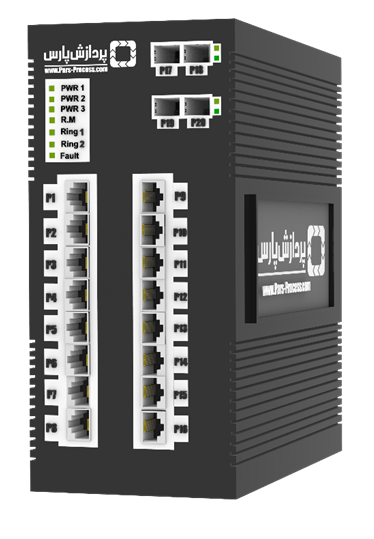

سوئیچ Ring مدل NS-78 شرکت پردازش پارس
مشخصات :
1. طراحی و ساخت جهت کارکردهای صنعتی
2. قابلیت اتصال سه منبع تغذیه مجزا جهت ایمنی بیشتر منبع تغذیه ورودی
3. مناسب جهت کارکرد در حرارت 40- تا 70+ درجه سانتی گراد
4. تاخیر کمتر از 7 میکرو ثانیه
5. پشتیبانی از شبکه Ring فیبرنوری تا مسافت 30 کیلومتر به ازا هر سوئیچ
6. قابلیت مختلف مانند Port lock، Bus lock و .... جهت ایمنی شبکه
7. پشتیبانی از پروتکل های مختلف در لایه 2 شبکه
8. اتصال به صورت Din rail
9. Redundant Ring با قابلیت زمان اتصال سیستم در کمتر از 10 میلی ثانیه
10. سوئیچ فابریک بالاتر از 1.6Gbps
11. پشتیبانی از فیبرنوری Single Mode در استاندارد 100Base-FX
12. بدنه فلزی مقاوم در برابر نویز
13. طراحی بدون نیاز فن
سوئیچ Ring مدل NS-20G-F4 شرکت پردازش پارس
مشخصات :
1. طراحی و ساخت جهت کارکردهای صنعتی
2. قابلیت اتصال سه منبع تغذیه مجزا جهت ایمنی بیشتر منبع تغذیه ورودی
3. مناسب جهت کارکرد در حرارت 40- تا 70+ درجه سانتی گراد
4. تاخیر کمتر از 1 میکرو ثانیه
5. پشتیبانی از شبکه Ring فیبرنوری تا مسافت 100 کیلومتر به ازا هر سوئیچ
6. پشتیبانی کامل از پروتکل های سوئیچینگ لایه3 و پروتکل های Ring و Firewall داخلی و قابلیت مختلف مانند Port lock، Bus lock و .... جهت ایمنی شبکه
7. پشتیبانی از پروتکل های مختلف در لایه 2 و 3 شبکه
8. اتصال به صورت Din rail
9. Redundant Ring با قابلیت زمان اتصال سیستم در کمتر از 10 میلی ثانیه
10. سوئیچ فابریک بالاتر از 12Gbps
11. پشتیبانی از فیبرنوری Single Mode در استاندارد 1000Base-LX
12. طراحی بدون نیاز به فن
13. مجهز به رادیو داخلی شش کانال 5GHz به صورت 6x6Mimo
14. قابلیت اتصال داخلی سیم کارت 4G در صورت عدم امکان اتصال از طریق Fiber optic و Wireless داخلی
