مشخصات عمومی :

- سیستم کنترل PAC، پردازشگر سیگنال، نمایش دهنده و بازه وسیع ورودی / خروجی و شبکه صنعتی به صورت یکپارچه

- پردازشگر قدرتمند SOC با قابلیت پردازش موازی تا ده پروسس و سرعت 200MHz

نمایشگر :

- صفحه نمایش لمسی تمام رنگی 7 اینچ Touch screen

- قابلیت رسم و نگهداری گراف

سیستم عامل :

- کنترل Real-time با Tick، 0.1ms

- لود برنامه های کاربردی براساس کاربرد

- قابلیت کنترل تا 16 محور کنترل حرکت (motion control)

- قابلیت کنترل تا 6500 نود

- FAT از طریق حافظه SD و USB

Image is not available
Image is not available

Programmable Automation Controller

Image is not available

- 16 ورودی مستقیم انواع سنسورها

- 4 زون سنسور ورودی به صورت مستقیم یا 128 زون به صورت درختی

- تا 180 ورودی سنسور به صورت آدرس پذیر

- تشخیص قطعی هر سنسور

- 16 خروجی مستقیم آلارم

- قابلیت تعریف آلارم تحت زون و از نوع قطع آژیر

- قابلیت استفاده از سنسورهای درجه حرارت به ازا هر سنسور برای تشخیص آلارم Negative

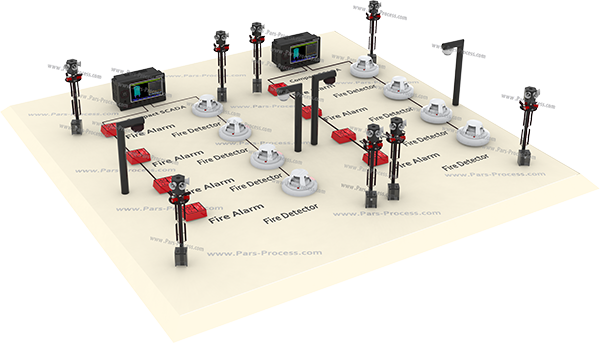

safety & security

Image is not available
Image is not available
Image is not available
Image is not available

Analog IO Expansion

Analog IO Expansion

Analog IO Expansion

Digital IO Expansion - 48

قیمت مناسب

قابلیت کارکرد از 10- تا 70 درجه سانتی گراد

قابلیت اتصال چندین دستگاه با استفاده از طریق کابل LBus

دارای خروجی رله ای تا جریان یک آمپر

دارای ورودی ایزوله با جریان عملکرد دو طرف 20 میلی آمپر

ایزولاسیون پورت LBus با زمان سوئیچینگ کمتر از 5 میلی ثانیه

بازه وسیعی از مبدل های DC و AC و مبدل های سلفی و خازنی

انواع ورودی – خروجی ها به صورت ۲۰-۴ میلی آمپر

مدل های با ایزولاسیون آنالوگ تا 10KV به ازا هر کانال

 نمونه های با تفکیک پذیری 30 بیت

سیستم فیلتراسیون و کالیبراسیون داخلی

سایز بسیار کوچک برد

قیمت مناسب

مصرف بسیار پایین

جعبه واترپروف

کانکتور واترپروف استیل

Analog IO Expansion

Digital IO Expansion - 24

Analog IO Expansion

Pi Pico Board

IO Expansion

Image is not available
Image is not available

- نمایش دهنده با امکان اتصال به شبکه صنعتی

- قیمت مناسب و مصرف بسیار پایین

- مجهز به سه نمایشگر 4 رقمی از نوع Seven Segment

- کنترل Real-time با Tick10ms

- دارای خروجی LBus یا MBus با قابلیت ایزولاسیون

- دارای بازه وسیع ورودی / خروجی آنالوگ یا دیجیتال تا دو پورت جریان یا چهار کانال ولتاژ

- دارای ورودی خروجی دیجیتال تا 8 کانال

- سیستم کنترل، شبکه صنعتی به صورت یکپارچه

- مجهز به پردازشگر قدرتمند

- صفحه نمایش لمسی تمام رنگی 2.8 اینچ

- قابلیت رسم و نگهداری گراف

 - کنترل Real-time با Tick ، 10ms

- قابلیت کنترل تا 4 محور کنترل حرکت

- قابلیت کنترل تا 1500 نود

- دارای پورت Ethernet به صورت Full Duplex

- دارای خروجی LBus یا MBus با قابلیت ایزولاسیون

- دارای بازه وسیع ورودی / خروجی آنالوگ یا دیجیتال

- دارای ورودی خروجی دیجیتال تا 8 کانال

Monitoring & Simple Control

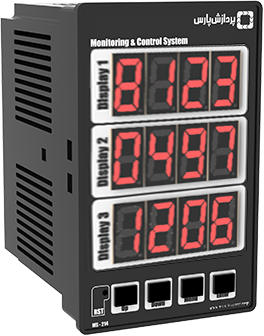

Mini Display

Mini SCADA

Image is not available
Image is not available

 - طراحی و ساخت جهت کارکردهای صنعتی،

- تاخیر کمتر از 7 میکرو ثانیه  به صورت Din rail

- قابلیت اتصال سه منبع تغذیه مجزا

- پشتیبانی از شبکه Ring فیبرنوری تا مسافت 30 کیلومتر

- شبکه پشتیبانی از پروتکل های مختلف در لایه 2 شبکه

- پشتیبانی از فیبرنوری Single Mode

- طراحی و ساخت جهت کارکردهای صنعتی

- تاخیر کمتر از 1 میکرو ثانیه  به صورت Din rail

- قابلیت اتصال سه منبع تغذیه مجزا

- پشتیبانی از شبکه Ring فیبرنوری تا مسافت 100 کیلومتر

- پشتیبانی کامل از پروتکل های سوئیچینگ لایه 3

- Redundant Ring با قابلیت زمان اتصال سیستم

- پشتیبانی از فیبرنوری Single Mode

- قابلیت اتصال داخلی سیم کارت 4G

Fiber optic Ring Switch

NS-20G-F4

NS-78

Image is not available

- دارای سیستم page و صوت Stereo تحت شبکه

- یکپارچه سازی با سیستم تلفن

- دارای آمپلی فایر از 300W RMS تا 3kw RMS به صورت ماژولار

- قابلیت Page و موزیک پس زمینه به صورت همزمان

- پشتیبانی از پروتکل SIP

- دارای Equalizer و پردازش صوت از طریق شبکه

- دارای رابط LCD رنگی به صورت Touch

- قابلیت عملکرد از درجه حرارت 10- تا 70 درجه سانتی گراد

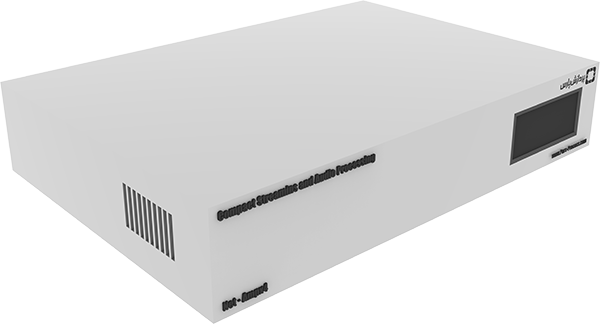

Compact Streaming & Audio Processing

Image is not available

- ساخته شده براساس تکنولوژی GRP و محافظت کامل در مقابل خورندگی تا 10 سال (رطوبت، گرد و غبار، محیط های خورنده و اشعه UV)

- ورودی و خروجی داده از طریق فیبرنوری SM یا از طریق سیگنال ورودی Wi-Fi

- مجهز به کنترلر محلی جهت اعلام رطوبت، درجه حرارت و دیگر پارامترهای مورد نیاز

- مجهز به 6 آنتن با دید کامل 200 درجه در 360 درجه جهت ارتباط Wi-Fi با پشتیبانی از رومینگ و سیگنال قابل برنامه ریزی

- مجهز به سه دوربین دید در شب با زاویه دید 360 درجه

- مجهز به سیستم paging محلی و اعلانات خودکار

- دارای قابلیت نصب سوئیچ های Emergency و آشکارسازهای شعله و گاز محلی، ذخیره سازی تصاویر دوربین مدار بسته به طور داخلی در صورت قطعی شبکه اصلی،  تعبیه روشنایی LED کنترل شده به صورت مرکزی، اعلان موزیک هشدار در صورت قطع برق ورودی، تغذیه از طریق برق تک فاز و در صورت نیاز UPS داخلی تا 2 ساعت

Communication mast

Image is not available

- استفاده از قطعات و روش های کنترل نهایی محصول و سرویس جهت مصارف صنعتی

- استفاده از روش های کابل کشی redundant و آماده به سرویس جهت سیستم های passive

- سیستم های بلادرنگ و watchdog جهت سرویس های active

- حفاظت از ادوات با سیستم های حفاظت از اضافه بار، اضافه ولتاژ و حفاظت های حرارتی

- کاهش نمایی قیمت نهایی توسط حذف کابل کشی موازی و قیمت گسترش مناسب

- کاهش زمان خواب سیستم به دلیل استفاده از مسیرهای redundant

- کاهش قیمت نهایی با یکپارچه سازی سرویس های مختلف با حفظ redundancy

- کاهش هزینه تعمیر و نگهداری به دلیل طراحی، پیاده سازی و تعمیر و نگهداری توسط سازنده به طور مستقیم

- دسترسی به سرویس های مختلف در هر مکان به صورت سیستماتیک

- پیاده سازی سرویس های مورد نظر با حداقل تغییرات پس از پیاده سازی بستر مناسب

- کاهش پیچیدگی استفاده و تعمیر و نگهداری با کاهش تنوع تعداد قطعات مختلف در سیستم

- افزایش بهره وری از طریق دسترسی مناسب به هر نقطه با بستر قدرتمند پیاده شده

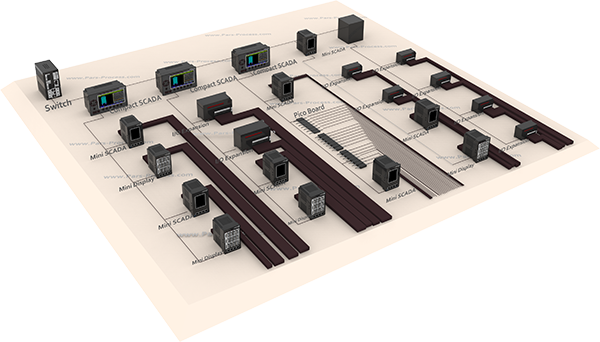

Fieldbus,instrument&control

Image is not available

- عدم نیاز به خرید لایسنس به ازا گسترش هر تعداد خطوط تلفن

- امکان اتصال موبایل

- صندوق پستی (منشی تلفنی مدیریت شده)

- منشی تلفنی چند لایه (IVR)

- پیاده سازی روال های اجرایی و مديريت كاربران

- امکان برقراری مکالمه تصویری

- سيستم گزارش گيري بلادرنگ تحت بانك اطلاعات SQL جهت ليست و شماره مكالمات

- سيستم پاسخگوي خودكار قابل برنامه ريزي

- پشتيباني از خطوط E1 مخابرات ايران

- پشتيباني همزمان از خطوط IP و خطوط آنالوگداخلي

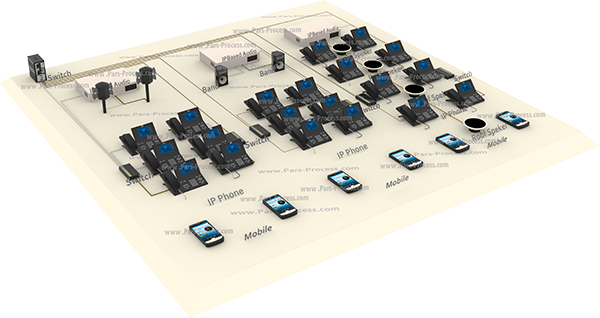

Voice, Paging & user control

Image is not available

- پشتیبانی از استانداردهای 802.11AC و 802.11N و فناوری 3x3MIMO

- قابلیت تنظیم channel و میزان سیگنال بنا به نیاز جهت کنترل میزان الکترومگنت

- سیستم مدیریت شده (Server Base) با پشتیبانی تا 1024 نود(بازه کامل)

- پشتیبانی محیط های مختلف درون ساختمانی (Indoor) و محیط آزاد (Outdoor)

- قابلیت کارکرد در درجه حرارت 10- تا 70+ درجه سانتی گراد

- مقاوم در مقابل رطوبت و باران

- انواع مختلف سقفی، محیطی (نصب دیواری) و محیط های گسترده با دید 360 درجه از طریق آنتن های سکتور

- عدم نیاز به سیم کشی مجزای برق با پشتیبانی POE

- قدرت انتقال تا 1300Mbps

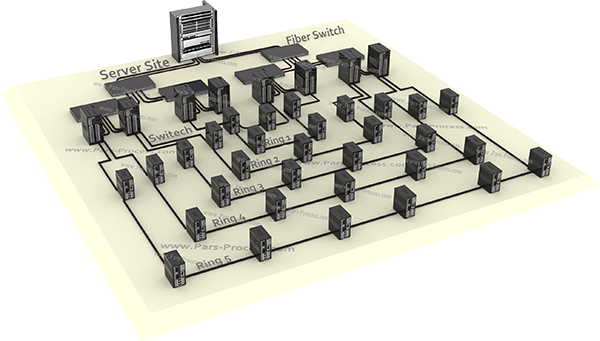

Network (Core, Distribution & Access)

Image is not available

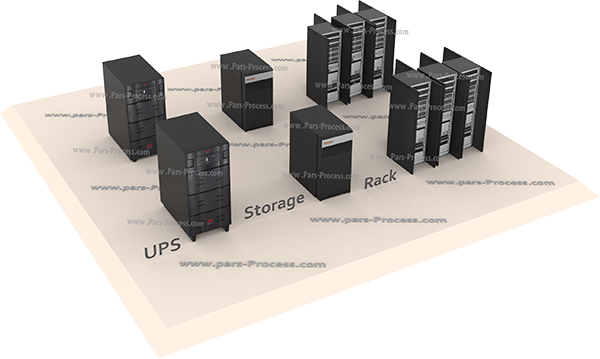

Core Center (Servers,Database & Storages)

Image is not available

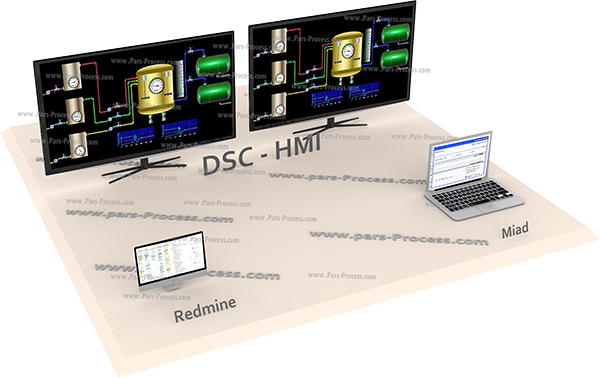

Control Center, Software & Integration

Image is not available

- سرعت بسیار بالای حافظه (500Mbps , 120000 IOPS) و در ظرفیت های بسیار بالا (100TB)

- پشتیبانی تا 256GB از ECC Ram

- پشتیبانی تا 48Core CPU به ازا هر سرور

- پشتیبانی تا 8 کارت شبکه 10Gb

- حفاظت از Storage Cache در صورت قطع برق ورودی تا یک هفته

- منبع تغذیه Redundant و قابل تعویض به صورت Hot swap

- امکان استفاده از سرورهای مجازی که مدت زمان تعمیر و نگهداری را به شدت کاهش می دهد

Enterprise Linux Server

Image is not available

- قابل اجرا بر روی سیستم های عامل امن مانند سیستم عامل Linux یا MAC OSX، پیاده سازی شده به صورت سرویس و امن شده از طریق سرویس Firewall

- اجرا شده به وسیله سرویس قابل تحریک (manual trigger) و خودکار با tick یک میلی ثانیه و اتصال به سیستم کنترل

- بهینه سازی شده جهت امکان استفاده از پردازشگرهای قدرتمند مانند امکانات SMP و CPU های Multi Core تا 256CPU Cores

- بیش از 20 نوع بانک اطلاعاتی مختلف از جمله Oracle، MS SQL، MySQL، Firebird، PostgreSQL، Dbase، ODBC، Mango DB، ...

- برداشت اطلاعات از سیستم های بانک اطلاعاتی محلی و صفحات گسترده مانند Excel و FoxPro، فایل های مختلف با بیش از 40 نمونه فرمت مختلف فایل

- قابلیت تبدیل داده از فرمت های مختلف عددی، متنی و code page های مختلف، برنامه نویسی حین انتقال از طریق Script نویسی، تعیین روال (Rule های مختلف)، تعریف فرایندهای مختلف حین انتقال و قبل یا بعد از عملیات

Integrated system construction

Image is not available

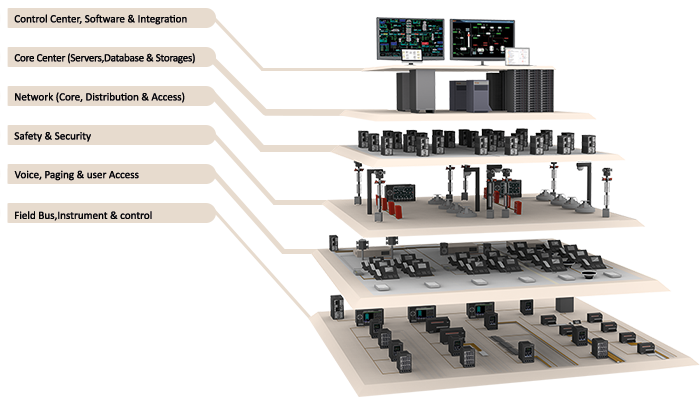

Heading layer

- تعريف، مديريت و ساختار دهي پروژه به صورت درختي

- دسترسي از طريق موبايل، تبلت و نوت بوك و نرم افزار تحت شبكه

- سطوح دسترسي مختلف و قابل تعريف

- رسم گانت چارت خودكار براساس موارد تعريف شده

- مديريت يكپارچه اخبار سازماني مستندات و مديريت فايل هاي سازماني

- اعلام وضعيت از طريق ايميل

- سيستم مديريت دانش Wiki

- امكان تعريف فيلدهاي مختلف براساس نياز به پروژه، Task، موارد و سيستم هاي مختلف

- ساختاربندي محصولات و ارتباط دادن آن با پروژه ها

- ميز پشتيباني داخلي و خارجي براي رديابي پشتيباني هاي داخلي و خارجي هر سيستم

- سيستم مديريت چك ليست عمليات انجام شده

- امكان گزارش گيري هاي مختلف با توجه به بانك اطلاعاتي تحت سرور لينوكس

Image is not available

Project Management

arrow
arrow

Compact SCADA

:معرفی

این دستگاه یک PAC متشکل از صفحه نمایش، کنترل و انتقال دهنده اطلاعات در یکجا می باشد و HMI و Data acquisition و Controller را یکپارچه نموده و دیدگاه سنتی مستقل بودن عملکرد HMI از Controller ها را حذف نموده و مشکلات موجود در ارتباط این دو بخش را مرتفع ساخته است .

این ترکیب، کنترل بهینه تر و ساده تر، قابلیت نگهداری مطمئن تر، قیمت مناسب تر و با مزیت بالقوه کاهش سیم کشی و پیچیدگی، عملکرد کارآمد تری را در سیستم های متوسط تا بزرگ فراهم نموده است.

باتوجه به یکپارچگی سیستم پردازشگر و HMI که سرعت بسیار بالاتری را نسبت به پردازشگر قابل برنامه ریزی و HMI گسسته دارا می باشد، امکان ارتباطی بسیار بهتر و سریعتری را جهت کاربران ایجاد نموده است.

همچنین یکپارچگی بازه وسیعی از کنترل های صنعتی با HMI و PLC باعث سادگی هر چه بیشتر تابلوهای کنترل و پنل ها می گردد. عملکرد هر چه بهتر، امکان خطای کمتر و سرعت پیاده سازی بسیار سریع تری را جهت سیستم های بزرگ به خصوص در شبکه های صنعتی بزرگ فراهم می سازد.

خصوصیات و مزایا:

گذرگاه:

  • دارای پورت Ethernet به صورت Full Duplex,100mps جهت اتصال به Ethernet یا Fieldbus
  • مجهز به پورت آنالوگ با دقت بالا (0.001 درصد) جهت قرائت اطلاعات انواع پنل اندازه گیری وزن و ..
  • مجهز به چهار کانال مدار ورودی 4 تا 20 میلی آمپر یا HART
  • مجهز به 16 ورودی دیجیتال از نوع ایزوله یا سرعت بالا
  • مجهز به 16 خروجی دیجیتال از نوع جریان بالا (40ma) یا سرعت بالا
  • مجهز به پورت شبکه Fieldbus از نوع MBus پردازش پارس سازگار با پروتکل Can و CANopen با سرعت بالا جهت عملکرد در سیستم های Fieldbus

منبع تغذیه :

  • مجهز به منبع تغذیه داخلی قدرتمند
  • قابلیت پشتیبانی از دو منبع تغذیه موازی جهت ایمنی بالاترتوان ورودی کنترلر
  • محافظت شده در برابر افزایش جریان، نویز ورودی منبع و تغییرات ناگهانی برق تا 3 برابر ولتاژ کارکرد منبع تغذیه به همراه فیوز خودکار حرارتی داخلی

عمومی :

  • سیستم کنترل PAC، پردازشگر سیگنال، نمایش دهنده و بازه وسیع ورودی / خروجی و شبکه صنعتی به صورت یکپارچه
  • پردازشگر قدرتمند SOC با قابلیت پردازش موازی تا ده پروسس و سرعت 200MHz

نمایشگر :

  • صفحه نمایش لمسی تمام رنگی 7 اینچ مجهز به سیستم Touch screen
  • قابلیت رسم و نگهداری گراف

سیستم عامل :

  • کنترل Real-time با Tick، 0.1ms
  • لود برنامه های کاربردی براساس کاربرد
  • قابلیت کنترل تا 16 محور کنترل حرکت (motion control)
  • قابلیت کنترل تا 6500 نود
  • FAT از طریق حافظه SD و USB
  • مجهز به پورت LBus تا چهار کانال سازگار با پروتکل Modbus و RTU با قابلیت کارکرد در سرعت بالا
  • قابلیت ایزولاسیون پورت LBus

نرم افزاری:

CS_programing

  • مطابق با استاندارد 3 -IEC61131
  • پشتیبانی از FB های قدرتمند داخلی
  • قابلیت کارکرد معادل 320 هزار خط Ladder
  • پشتیبانی از شانزده application به صورت موازی
  • قابلیت مشاهده کلیه متغیرهای برنامه به صورت online از Bus مرکزی
  • قابلیت کنترل شانزده محور حرکتی از طریق MBus
  • پشتیبانی از 64 عدد PID Controller به صورت online
  • زبان برنامه نویسی شی گرا Python
  • محاسبه گر اعداد شناور با زمان محاسبه کمتر از 1Us
  • قابلیت مدیریت application های محلی از طریق Bus مرکزی
  • بروز رسانی on time از Bus مرکزی در کمتر از 10ms
  • امکان ایجاد FB های خاص و فوق سریع براساس زبان ++C

Block Diagram

نمونه 1: BLOCK Diagram اتصالي در يك سيستم بزرگ

CS_application-connection_sample1

نمونه 2: سيستم نظارت و اعلام حريق با امكان قرائت از راه دور :

CS_application-connection_sample2

استاندارد ها:

  • IEC 61496 Safety f., e.g., Light curtains
  • IEC 61131-6 Safety for PLC
  • IEC 61800-5-2 Safety functions for drives
  • ISO 10218-1 Safety requirements for robots
  • IEC 61784-4 Security (profile-specific)
  • IEC 62443 Security (common part)
  • IEC 61784-5 Installation guide (profile-specific)
  • IEC 61918 Installation guide (common part)
  • IEC 61000-2-1 Methodology EMC+FS
  • IEC 61326-1-3
  • IEC 61000-6-7 Test EMC+FS
  • IEC 61508 Functional safety (FS) (basic standard)
  • ISO 12000-1 and ISO 14121 Safety of Machinery-Principles for design and risk assessment
  • Design of safety-related electrical, electronic and Programmable electronic control systems (SRECS) For machinery
  • STL based Pl based
  • IEC 60204-1 Safety of electrical equipment
  • US: NFPA 79 (2006)
  • ISO 13849-1,-2 Safety-related parts of machinery (SRPCS) Nonelectrical

cs_standards

ابعاد فیزیکی دستگاه:

box-details
