مشخصات عمومی :

- سیستم کنترل PAC، پردازشگر سیگنال، نمایش دهنده و بازه وسیع ورودی / خروجی و شبکه صنعتی به صورت یکپارچه

- پردازشگر قدرتمند SOC با قابلیت پردازش موازی تا ده پروسس و سرعت 200MHz

نمایشگر :

- صفحه نمایش لمسی تمام رنگی 7 اینچ Touch screen

- قابلیت رسم و نگهداری گراف

سیستم عامل :

- کنترل Real-time با Tick، 0.1ms

- لود برنامه های کاربردی براساس کاربرد

- قابلیت کنترل تا 16 محور کنترل حرکت (motion control)

- قابلیت کنترل تا 6500 نود

- FAT از طریق حافظه SD و USB

Image is not available
Image is not available

Programmable Automation Controller

Image is not available

- 16 ورودی مستقیم انواع سنسورها

- 4 زون سنسور ورودی به صورت مستقیم یا 128 زون به صورت درختی

- تا 180 ورودی سنسور به صورت آدرس پذیر

- تشخیص قطعی هر سنسور

- 16 خروجی مستقیم آلارم

- قابلیت تعریف آلارم تحت زون و از نوع قطع آژیر

- قابلیت استفاده از سنسورهای درجه حرارت به ازا هر سنسور برای تشخیص آلارم Negative

safety & security

Image is not available
Image is not available
Image is not available
Image is not available

Analog IO Expansion

Analog IO Expansion

Analog IO Expansion

Digital IO Expansion - 48

قیمت مناسب

قابلیت کارکرد از 10- تا 70 درجه سانتی گراد

قابلیت اتصال چندین دستگاه با استفاده از طریق کابل LBus

دارای خروجی رله ای تا جریان یک آمپر

دارای ورودی ایزوله با جریان عملکرد دو طرف 20 میلی آمپر

ایزولاسیون پورت LBus با زمان سوئیچینگ کمتر از 5 میلی ثانیه

بازه وسیعی از مبدل های DC و AC و مبدل های سلفی و خازنی

انواع ورودی – خروجی ها به صورت ۲۰-۴ میلی آمپر

مدل های با ایزولاسیون آنالوگ تا 10KV به ازا هر کانال

 نمونه های با تفکیک پذیری 30 بیت

سیستم فیلتراسیون و کالیبراسیون داخلی

سایز بسیار کوچک برد

قیمت مناسب

مصرف بسیار پایین

جعبه واترپروف

کانکتور واترپروف استیل

Analog IO Expansion

Digital IO Expansion - 24

Analog IO Expansion

Pi Pico Board

IO Expansion

Image is not available
Image is not available

- نمایش دهنده با امکان اتصال به شبکه صنعتی

- قیمت مناسب و مصرف بسیار پایین

- مجهز به سه نمایشگر 4 رقمی از نوع Seven Segment

- کنترل Real-time با Tick10ms

- دارای خروجی LBus یا MBus با قابلیت ایزولاسیون

- دارای بازه وسیع ورودی / خروجی آنالوگ یا دیجیتال تا دو پورت جریان یا چهار کانال ولتاژ

- دارای ورودی خروجی دیجیتال تا 8 کانال

- سیستم کنترل، شبکه صنعتی به صورت یکپارچه

- مجهز به پردازشگر قدرتمند

- صفحه نمایش لمسی تمام رنگی 2.8 اینچ

- قابلیت رسم و نگهداری گراف

 - کنترل Real-time با Tick ، 10ms

- قابلیت کنترل تا 4 محور کنترل حرکت

- قابلیت کنترل تا 1500 نود

- دارای پورت Ethernet به صورت Full Duplex

- دارای خروجی LBus یا MBus با قابلیت ایزولاسیون

- دارای بازه وسیع ورودی / خروجی آنالوگ یا دیجیتال

- دارای ورودی خروجی دیجیتال تا 8 کانال

Monitoring & Simple Control

Mini Display

Mini SCADA

Image is not available
Image is not available

 - طراحی و ساخت جهت کارکردهای صنعتی،

- تاخیر کمتر از 7 میکرو ثانیه  به صورت Din rail

- قابلیت اتصال سه منبع تغذیه مجزا

- پشتیبانی از شبکه Ring فیبرنوری تا مسافت 30 کیلومتر

- شبکه پشتیبانی از پروتکل های مختلف در لایه 2 شبکه

- پشتیبانی از فیبرنوری Single Mode

- طراحی و ساخت جهت کارکردهای صنعتی

- تاخیر کمتر از 1 میکرو ثانیه  به صورت Din rail

- قابلیت اتصال سه منبع تغذیه مجزا

- پشتیبانی از شبکه Ring فیبرنوری تا مسافت 100 کیلومتر

- پشتیبانی کامل از پروتکل های سوئیچینگ لایه 3

- Redundant Ring با قابلیت زمان اتصال سیستم

- پشتیبانی از فیبرنوری Single Mode

- قابلیت اتصال داخلی سیم کارت 4G

Fiber optic Ring Switch

NS-20G-F4

NS-78

Image is not available

- دارای سیستم page و صوت Stereo تحت شبکه

- یکپارچه سازی با سیستم تلفن

- دارای آمپلی فایر از 300W RMS تا 3kw RMS به صورت ماژولار

- قابلیت Page و موزیک پس زمینه به صورت همزمان

- پشتیبانی از پروتکل SIP

- دارای Equalizer و پردازش صوت از طریق شبکه

- دارای رابط LCD رنگی به صورت Touch

- قابلیت عملکرد از درجه حرارت 10- تا 70 درجه سانتی گراد

Compact Streaming & Audio Processing

Image is not available

- ساخته شده براساس تکنولوژی GRP و محافظت کامل در مقابل خورندگی تا 10 سال (رطوبت، گرد و غبار، محیط های خورنده و اشعه UV)

- ورودی و خروجی داده از طریق فیبرنوری SM یا از طریق سیگنال ورودی Wi-Fi

- مجهز به کنترلر محلی جهت اعلام رطوبت، درجه حرارت و دیگر پارامترهای مورد نیاز

- مجهز به 6 آنتن با دید کامل 200 درجه در 360 درجه جهت ارتباط Wi-Fi با پشتیبانی از رومینگ و سیگنال قابل برنامه ریزی

- مجهز به سه دوربین دید در شب با زاویه دید 360 درجه

- مجهز به سیستم paging محلی و اعلانات خودکار

- دارای قابلیت نصب سوئیچ های Emergency و آشکارسازهای شعله و گاز محلی، ذخیره سازی تصاویر دوربین مدار بسته به طور داخلی در صورت قطعی شبکه اصلی،  تعبیه روشنایی LED کنترل شده به صورت مرکزی، اعلان موزیک هشدار در صورت قطع برق ورودی، تغذیه از طریق برق تک فاز و در صورت نیاز UPS داخلی تا 2 ساعت

Communication mast

Image is not available

- استفاده از قطعات و روش های کنترل نهایی محصول و سرویس جهت مصارف صنعتی

- استفاده از روش های کابل کشی redundant و آماده به سرویس جهت سیستم های passive

- سیستم های بلادرنگ و watchdog جهت سرویس های active

- حفاظت از ادوات با سیستم های حفاظت از اضافه بار، اضافه ولتاژ و حفاظت های حرارتی

- کاهش نمایی قیمت نهایی توسط حذف کابل کشی موازی و قیمت گسترش مناسب

- کاهش زمان خواب سیستم به دلیل استفاده از مسیرهای redundant

- کاهش قیمت نهایی با یکپارچه سازی سرویس های مختلف با حفظ redundancy

- کاهش هزینه تعمیر و نگهداری به دلیل طراحی، پیاده سازی و تعمیر و نگهداری توسط سازنده به طور مستقیم

- دسترسی به سرویس های مختلف در هر مکان به صورت سیستماتیک

- پیاده سازی سرویس های مورد نظر با حداقل تغییرات پس از پیاده سازی بستر مناسب

- کاهش پیچیدگی استفاده و تعمیر و نگهداری با کاهش تنوع تعداد قطعات مختلف در سیستم

- افزایش بهره وری از طریق دسترسی مناسب به هر نقطه با بستر قدرتمند پیاده شده

Fieldbus,instrument&control

Image is not available

- عدم نیاز به خرید لایسنس به ازا گسترش هر تعداد خطوط تلفن

- امکان اتصال موبایل

- صندوق پستی (منشی تلفنی مدیریت شده)

- منشی تلفنی چند لایه (IVR)

- پیاده سازی روال های اجرایی و مديريت كاربران

- امکان برقراری مکالمه تصویری

- سيستم گزارش گيري بلادرنگ تحت بانك اطلاعات SQL جهت ليست و شماره مكالمات

- سيستم پاسخگوي خودكار قابل برنامه ريزي

- پشتيباني از خطوط E1 مخابرات ايران

- پشتيباني همزمان از خطوط IP و خطوط آنالوگداخلي

Voice, Paging & user control

Image is not available

- پشتیبانی از استانداردهای 802.11AC و 802.11N و فناوری 3x3MIMO

- قابلیت تنظیم channel و میزان سیگنال بنا به نیاز جهت کنترل میزان الکترومگنت

- سیستم مدیریت شده (Server Base) با پشتیبانی تا 1024 نود(بازه کامل)

- پشتیبانی محیط های مختلف درون ساختمانی (Indoor) و محیط آزاد (Outdoor)

- قابلیت کارکرد در درجه حرارت 10- تا 70+ درجه سانتی گراد

- مقاوم در مقابل رطوبت و باران

- انواع مختلف سقفی، محیطی (نصب دیواری) و محیط های گسترده با دید 360 درجه از طریق آنتن های سکتور

- عدم نیاز به سیم کشی مجزای برق با پشتیبانی POE

- قدرت انتقال تا 1300Mbps

Network (Core, Distribution & Access)

Image is not available

Core Center (Servers,Database & Storages)

Image is not available

Control Center, Software & Integration

Image is not available

- سرعت بسیار بالای حافظه (500Mbps , 120000 IOPS) و در ظرفیت های بسیار بالا (100TB)

- پشتیبانی تا 256GB از ECC Ram

- پشتیبانی تا 48Core CPU به ازا هر سرور

- پشتیبانی تا 8 کارت شبکه 10Gb

- حفاظت از Storage Cache در صورت قطع برق ورودی تا یک هفته

- منبع تغذیه Redundant و قابل تعویض به صورت Hot swap

- امکان استفاده از سرورهای مجازی که مدت زمان تعمیر و نگهداری را به شدت کاهش می دهد

Enterprise Linux Server

Image is not available

- قابل اجرا بر روی سیستم های عامل امن مانند سیستم عامل Linux یا MAC OSX، پیاده سازی شده به صورت سرویس و امن شده از طریق سرویس Firewall

- اجرا شده به وسیله سرویس قابل تحریک (manual trigger) و خودکار با tick یک میلی ثانیه و اتصال به سیستم کنترل

- بهینه سازی شده جهت امکان استفاده از پردازشگرهای قدرتمند مانند امکانات SMP و CPU های Multi Core تا 256CPU Cores

- بیش از 20 نوع بانک اطلاعاتی مختلف از جمله Oracle، MS SQL، MySQL، Firebird، PostgreSQL، Dbase، ODBC، Mango DB، ...

- برداشت اطلاعات از سیستم های بانک اطلاعاتی محلی و صفحات گسترده مانند Excel و FoxPro، فایل های مختلف با بیش از 40 نمونه فرمت مختلف فایل

- قابلیت تبدیل داده از فرمت های مختلف عددی، متنی و code page های مختلف، برنامه نویسی حین انتقال از طریق Script نویسی، تعیین روال (Rule های مختلف)، تعریف فرایندهای مختلف حین انتقال و قبل یا بعد از عملیات

Integrated system construction

Image is not available

Heading layer

- تعريف، مديريت و ساختار دهي پروژه به صورت درختي

- دسترسي از طريق موبايل، تبلت و نوت بوك و نرم افزار تحت شبكه

- سطوح دسترسي مختلف و قابل تعريف

- رسم گانت چارت خودكار براساس موارد تعريف شده

- مديريت يكپارچه اخبار سازماني مستندات و مديريت فايل هاي سازماني

- اعلام وضعيت از طريق ايميل

- سيستم مديريت دانش Wiki

- امكان تعريف فيلدهاي مختلف براساس نياز به پروژه، Task، موارد و سيستم هاي مختلف

- ساختاربندي محصولات و ارتباط دادن آن با پروژه ها

- ميز پشتيباني داخلي و خارجي براي رديابي پشتيباني هاي داخلي و خارجي هر سيستم

- سيستم مديريت چك ليست عمليات انجام شده

- امكان گزارش گيري هاي مختلف با توجه به بانك اطلاعاتي تحت سرور لينوكس

Image is not available

Project Management

arrow
arrow

شبکه Fiber Optic

شبکه های فیبرنوری که در صنعت و شبکه های راه دور استفاده می شوند، باید مقاومت مکانیکی و قابلیت اطمینان بالا، قابلیت استفاده در فواصل طولانی را داشته باشند. فیبرنوری به دو نوع تقسیم می شود :

Single Mode = SMMulti Mode = MM
قابلیت ارایه پهنای باند متوسطقابلیت ارایه پهنای باند زیاد
مناسب جهت مسافت های کوتاهپشتیبانی مسافت بسیار طولانی
فیبر نوری SM بهترین انتخاب باتوجه به پشتیبانی مسافت بالا

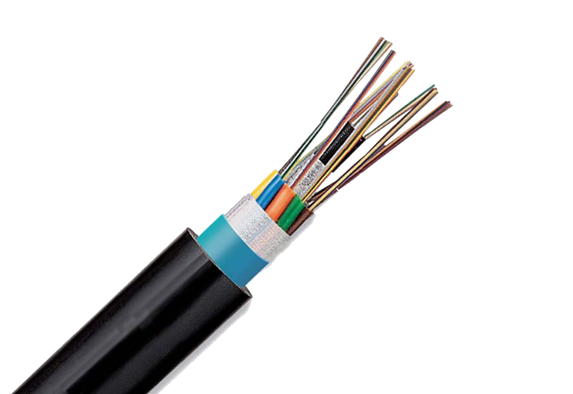

خواص انواع کابل فیبر نوری

  network14 network15 network16 network17 network18 network19 network20 network21

In/Outdoor

Outdoor

In/outdoor

Outdoor

Outdoor

Outdoor

Outdoor

Outdoor

Outdoor

تعداد core

12

12

24

24

24

24

24

12

درجه حرارت کار

-20 ~ 70

-20 ~ 70

-20 ~ 70

-20 ~ 70

-20 ~ 70

-20 ~ 70

-20 ~ 70

-20 ~ 70آ

آنتی UV

Yes

Yes

Yes

Yes

Yes

Yes

Yes

Yes

ضد جونده



Yes

Yes

Yes

High

Yes

ضد رطوبت

Yes

50%

Yes

Yes

Yes

Yes

High

Yes

مقاومت کششی

2000N(per 10cm)

1000N(per 10cm)

2000N(per 10cm)

3000N(per 10cm)

1000N(per 10cm)

2000N(per 10cm)

6000N(per 10cm)

4000N(per 10cm)

مقاومت مکانیکی

High


مقاومت شیمیایی ونفتی

Yes


مقاومت در برابر نوسان

Yes

قالبت اجرای هوایی




Yes



passive فیبرنوری
